Кабельная продукция поступает на склад в бухтах, катушках и барабанах. Формат упаковки, диаметр, ширина, масса и способ выдачи определяют, какой стеллаж для кабельной продукции нужен в конкретном случае.
Стеллаж для кабеля выбирают также по режиму работы. Если продукцию только размещают на хранение, требования к конструкции одни. Если кабель планируют разматывать непосредственно со стеллажа, оборудование должно быть рассчитано на вращение барабана или бухты под нагрузкой.
Чем отличаются бухты, катушки и кабельные барабаны
Формат грузовой единицы напрямую влияет на выбор оборудования. Бухта — это кабель или провод, свернутый в моток без крупного транспортного барабана. Катушка используется как более компактное основание для намотки и хранения продукции. Кабельный барабан имеет цилиндрическую часть и боковые щеки и используется для намотки, транспортирования и хранения кабеля.
Универсальной границы по размеру или массе между катушкой и барабаном нет: ориентироваться нужно на документацию конкретного изделия. Бухты можно размещать на полках, держателях или специализированных осях, а тяжёлые барабаны требуют конструкции, рассчитанной на их диаметр, ширину, массу и способ загрузки.
Какие требования действуют при хранении кабельной продукции
Условия хранения кабельно-проводниковой продукции определяют по ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение, а также по стандартам или техническим условиям на конкретное изделие. Поэтому единые значения температуры и влажности для всех видов кабеля устанавливать нельзя.
При хранении кабельные барабаны не должны лежать на щеке. Продукцию размещают в предусмотренной изготовителем таре или в бухтах, а концы кабелей защищают от попадания влаги. Также необходимо исключить воздействие осадков, пыли, агрессивных сред, прямых солнечных лучей и механические повреждения.
Бухты нельзя складировать навалом. Стеллаж для хранения кабеля подбирают по размерам и массе продукции с учетом условий, установленных для конкретного типа кабеля.
Какие стеллажи используют для кабеля
Стеллаж для кабеля выбирают по формату грузовой единицы, массе, габаритам и способу работы с продукцией. Для бухт, небольших катушек и тяжёлых барабанов могут потребоваться разные конструкции.
Отдельно учитывают режим эксплуатации. Если кабель только размещают на складе, достаточно системы, рассчитанной на статическую нагрузку. Если продукцию планируют разматывать непосредственно со стеллажа, конструкция должна допускать вращение барабана или бухты и быть рассчитана на такой способ работы.

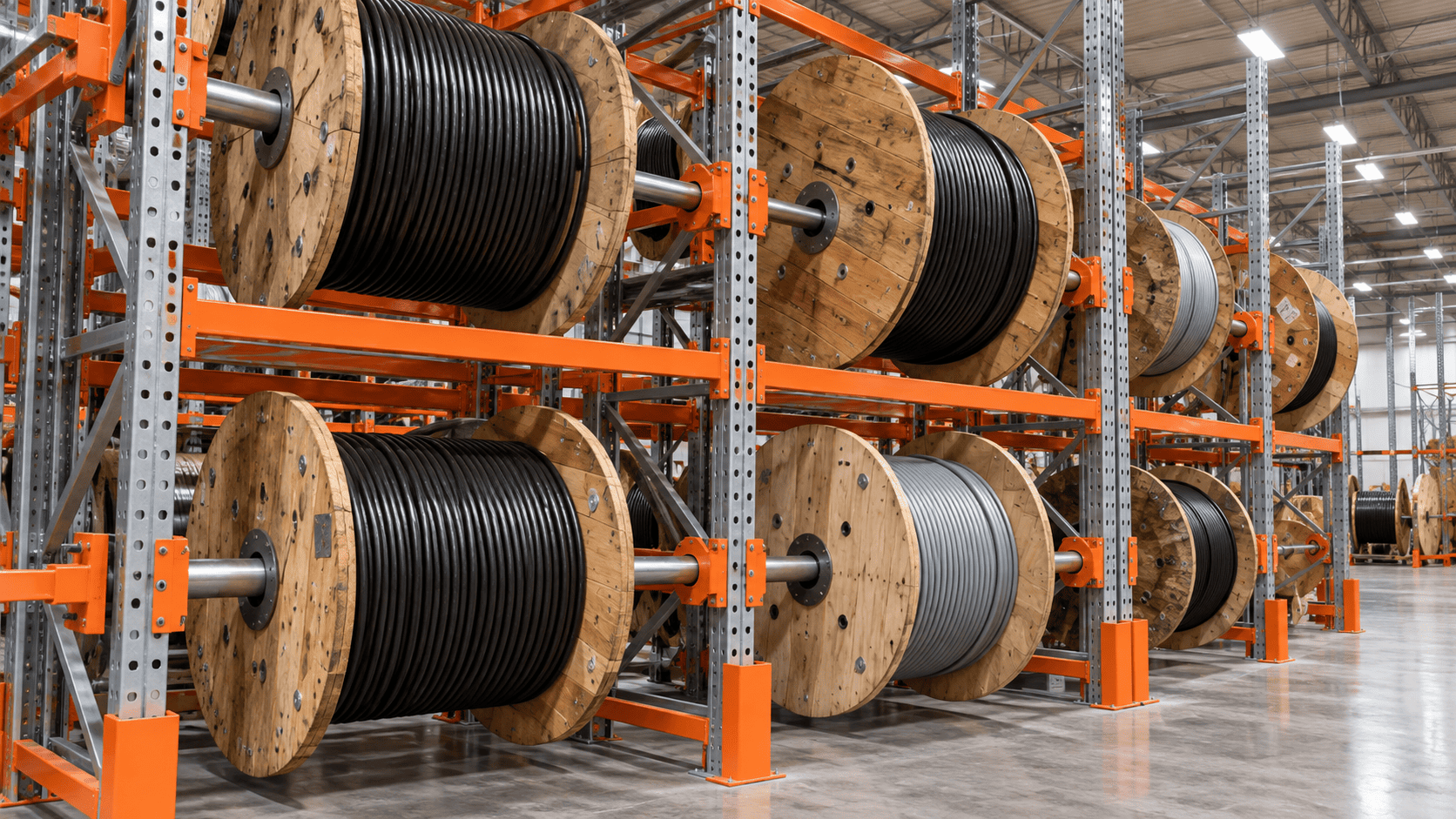

Стеллажи для кабельных барабанов
Специализированные стеллажи для кабельных барабанов позволяют размещать барабаны на опорах или оси. При подборе учитывают массу барабана вместе с кабелем, внешний диаметр, ширину, параметры центрального отверстия, количество единиц в секции, число ярусов и способ загрузки.
Если кабель планируют разматывать непосредственно со стеллажа, конструкция должна быть рассчитана на вращение нагруженного барабана. Обычный стеллаж для хранения кабельных барабанов не обязательно допускает такой режим работы.
Стеллажи для бухт кабеля
Стеллажи для хранения бухт кабеля подбирают по массе, диаметру и способу работы с продукцией. Для небольших бухт и катушек могут использоваться полочные системы, держатели, оси или специализированные стойки. Если требуется размотка, конструкция должна быть рассчитана на вращение продукции.
Полочный стеллаж для бухт кабеля подходит, если полка выдерживает фактическую нагрузку и обеспечивает устойчивое размещение мотков. Подвешивать каждую бухту на ось необязательно: способ хранения зависит от её размеров, массы и технологии отбора.

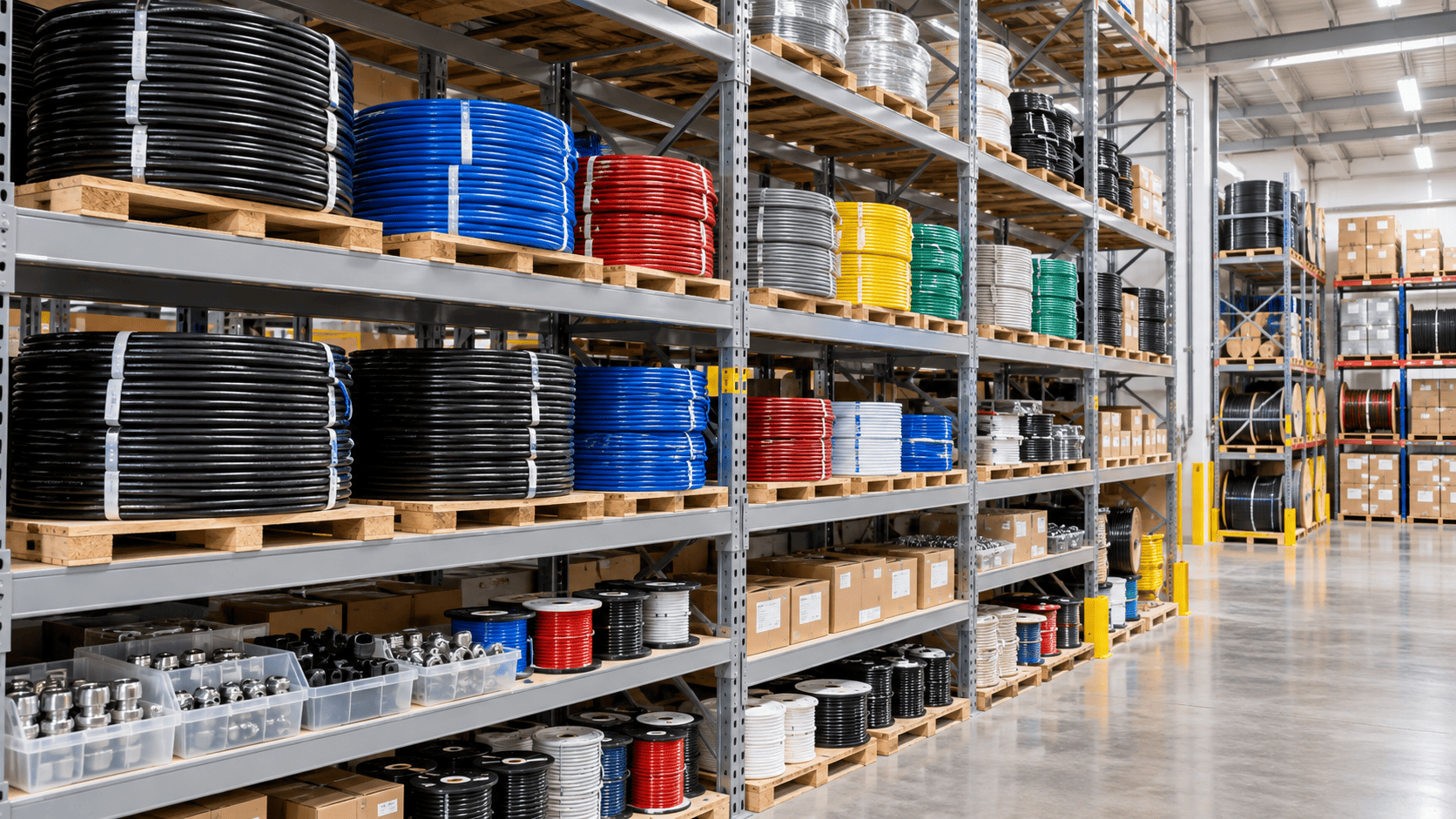

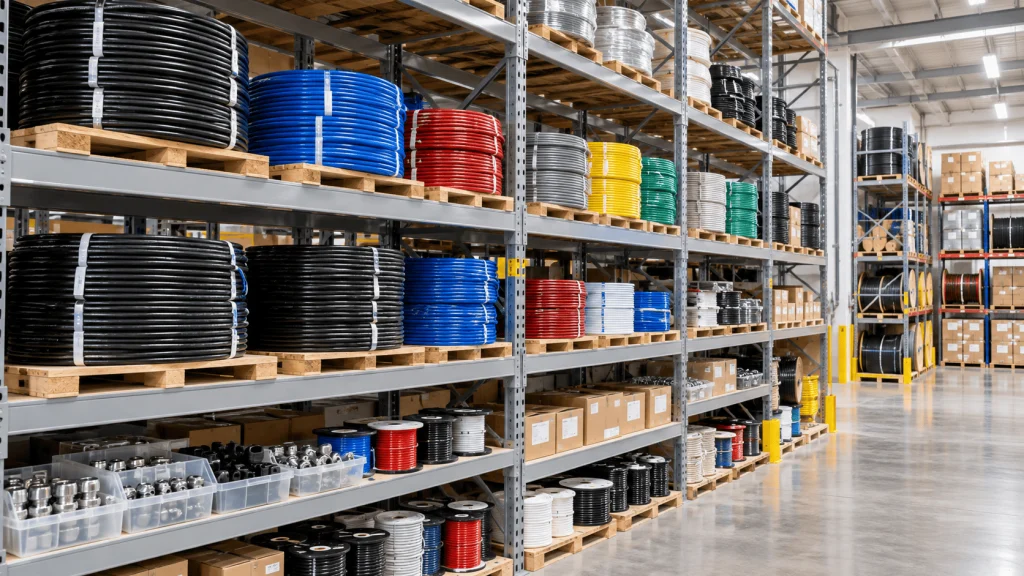

Стеллажи для проводов и небольших катушек
Для небольших катушек, упакованных бухт и проводов с ручным отбором подходят полочные металлические складские стеллажи. Такой стеллаж для проводов и кабелей позволяет разделять продукцию по типу, сечению, артикулу или партии.
Продукцию можно разделять по ячейкам, а места хранения маркировать на полках и контейнерах. Размеры полок подбирают по габаритам катушек и упаковки, а допустимую нагрузку — по фактической массе продукции.
Консольные и комбинированные решения
Для отдельных скруток кабеля, проволоки и длинномерной продукции могут использоваться консольные стеллажи. Их выбирают по длине, массе и способу размещения груза. Для тяжёлых кабельных барабанов стандартная консольная конструкция не является универсальным решением.
На одном складе можно сочетать специализированные секции для барабанов и полочные ярусы для бухт, коробок и сопутствующей продукции. Такая комбинированная система позволяет подобрать отдельный способ размещения для каждой группы кабеля.
Как выбрать стеллаж для кабельных барабанов
Стеллаж для хранения кабельных барабанов подбирают по параметрам самой грузовой единицы и технологии работы склада:
- Составить перечень типоразмеров барабанов.
- Определить внешний диаметр каждого типа.
- Зафиксировать ширину барабана.
- Определить массу барабана вместе с кабелем, а не только массу пустой тары.
- Проверить центральное отверстие, если барабан будет устанавливаться на ось.
- Определить количество барабанов на каждом ярусе.
- Выбрать режим работы: только хранение или хранение с размоткой.
- Определить способ загрузки и снятия барабанов.
- Учесть складскую технику, которая будет использоваться при перемещении.
- Рассчитать нагрузку на ярус и секцию с учетом фактической массы всех размещаемых единиц.
- Учесть высоту помещения и рабочие проходы.
- После этого выбрать конфигурацию оборудования и количество ярусов.
Номер или диаметр барабана сами по себе не позволяют определить требуемую грузоподъёмность. Стеллажи для хранения барабанов рассчитывают по фактической массе грузовых единиц и схеме их размещения. Значения нагрузки, указанные для одной серии оборудования, нельзя переносить на другие конструкции.
Как выбрать стеллаж для бухт кабеля
Стеллаж для бухт кабеля подбирают с учетом диаметра и ширины мотка, массы одной бухты, количества единиц одного артикула и типа упаковки. Также учитывают способ перемещения продукции, маркировку и возможное изменение номенклатуры.
Если кабель выдают метражом, нужно предусмотреть удобную отмотку и надежную фиксацию бухты. Для такой работы могут использоваться держатели, оси или другие конструкции, рассчитанные на вращение. Если бухта хранится как готовая грузовая единица и снимается целиком, механизм размотки может не потребоваться.
При полочном размещении учитывают фактическую нагрузку и устойчивость продукции. При полочном размещении учитывают фактическую нагрузку и устойчивость продукции. ГОСТ 18690-2012 не допускает хранение бухт навалом.
Чем отличается стеллаж для хранения от системы для размотки кабеля
При выборе оборудования разграничивают два режима работы: обычное хранение и хранение с размоткой. При обычном хранении барабан или бухта остаются неподвижными на стеллаже и снимаются с него для дальнейших операций. В этом случае основное значение имеют масса грузовой единицы, устойчивость размещения и допустимая статическая нагрузка.
При хранении с размоткой кабель отбирают непосредственно со стеллажа, поэтому барабан или бухта вращаются во время работы. Такая конструкция должна быть рассчитана не только на массу продукции, но и на рабочий режим вращения. Учитывают устройство оси, опор, фиксаторов и других элементов, удерживающих груз.
Размотка со стеллажа нужна не во всех случаях. Выбор зависит от организации склада и частоты мерного отпуска кабеля.
Как размещать кабельные барабаны на складе
Кабельный барабан нельзя размещать на щеке. Его положение на стеллаже должно исключать самопроизвольное смещение, для чего применяют предусмотренные конструкцией опоры и фиксаторы.
Тяжёлые барабаны размещают с учетом допустимой нагрузки конкретного яруса. Если на складе используются разные типоразмеры, высоту уровней подбирают по фактическим диаметрам грузовых единиц.
Способ установки и снятия барабана должен соответствовать конструкции оборудования. Проходы рассчитывают с учетом габаритов груза и используемой складской техники, без применения универсальных значений. Для позиций с частой отмоткой можно предусмотреть отдельную рабочую зону, чтобы операции с кабелем не пересекались с основными маршрутами перемещения продукции.
Как спроектировать систему хранения кабельной продукции
Проектирование склада начинают с параметров продукции и технологии работы:
- Собрать перечень кабелей и проводов.
- Разделить продукцию на бухты, катушки и кабельные барабаны.
- Зафиксировать размеры и массу каждой грузовой единицы.
- Определить объёмы запасов по основным группам.
- Разделить позиции по режиму работы: обычное хранение или регулярная размотка.
- Выбрать способ загрузки и снятия продукции.
- Подобрать тип стеллажей для каждой группы.
- Рассчитать нагрузки на ярусы и секции.
- Учесть складскую технику и её габариты.
- Определить рабочие и транспортные проходы.
- Нанести на план ограничения помещения: колонны, ворота и инженерные элементы.
- Сформировать схему расстановки оборудования.
Сначала определяют параметры барабанов, бухт и технологию работы, затем рассчитывают размеры секций, количество ярусов и расположение стеллажных рядов. Зоны загрузки, проходы и места размотки учитывают в общей схеме до определения окончательной расстановки стеллажей.
Ошибки при выборе стеллажей для кабеля
Ошибки при подборе оборудования чаще связаны не с самим типом стеллажа, а с неполными исходными данными и неверным расчётом нагрузки.
- Выбирать конструкцию только по диаметру барабана. Одинаковый диаметр не означает одинаковую массу, ширину или способ установки.
- Учитывать массу пустого барабана. Для расчёта нужна фактическая масса барабана вместе с кабелем.
- Не разделять хранение и размотку. Обычная конструкция для статического размещения не обязательно рассчитана на вращение нагруженного барабана.
- Подбирать неподходящую ось или опору. Нужно учитывать центральное отверстие, массу и рабочий режим оборудования.
- Игнорировать ширину барабана. От неё зависят размеры секции и количество барабанов, которые можно разместить на одном уровне.
- Хранить бухты навалом. Такой способ не соответствует требованиям ГОСТ 18690-2012.
- Считать только нагрузку на отдельный ярус. Необходимо также проверять допустимую нагрузку на всю секцию.
- Не продумывать загрузку верхних ярусов. Нужно заранее определить, как барабан будет устанавливаться и сниматься.
- Выбирать стеллаж отдельно от складской техники. Габариты и возможности погрузчика или другого оборудования влияют на схему размещения и проходы.
- Не учитывать изменение типоразмеров. Если ассортимент меняется, жёстко заданная конфигурация может быстро перестать подходить.
- Использовать обычный стеллаж для размотки без подтверждения изготовителя. Возможность вращения барабана должна быть предусмотрена конструкцией.
- Копировать грузоподъёмность и размеры из чужого проекта. Такие параметры относятся к конкретному оборудованию и условиям эксплуатации, поэтому требуют отдельного расчёта.
Когда стеллажи для кабельной продукции нужно проектировать заранее
Систему стоит проектировать заранее при создании нового склада, переезде или переходе от напольного размещения к многоярусному. Проект также стоит пересмотреть при появлении барабанов других диаметров и массы, росте числа типоразмеров, смене погрузочной техники или схемы движения продукции.
Отдельно систему стоит пересмотреть при организации мерного отпуска непосредственно со стеллажа и при совместном размещении бухт, катушек и барабанов. В одной схеме нужно учитывать оборудование, нагрузки, проходы, способ загрузки и рабочие места для размотки.
Для складских помещений площадью более 100 м² «Технологии Торговли» бесплатно готовят 2D-проект склада в течение недели. Такой проект показывает схему размещения складского оборудования и не заменяет конструкторские, пожарные и другие обязательные расчёты.
Заключение
Стеллаж для кабеля выбирают по формату продукции, габаритам, массе грузовой единицы и складским процессам. Для бухт, катушек и барабанов могут требоваться разные конструкции. Если кабель разматывают непосредственно со стеллажа, оборудование должно быть рассчитано на такой режим работы. Систему хранения проектируют с учетом проходов, складской техники и рабочих зон.
Систему хранения лучше проектировать вместе с проходами, складской техникой и рабочими зонами, чтобы все элементы склада были связаны одной схемой.
