Склад на предприятии обслуживает производственный цикл. В одном помещении хранят сырьё, комплектующие, полуфабрикаты, готовую продукцию, инструмент и запчасти для оборудования.
Грузы отличаются по массе, габаритам и частоте обращения, так что один тип конструкции редко закрывает все задачи. Промышленные стеллажи для склада подбирают по зонам хранения.
Ниже разберём, чем производственный склад отличается от торгового, какое складское оборудование применяют в разных зонах и как подобрать конструкции под предприятие.
Чем производственный склад отличается от торгового
Торговый склад работает на отгрузку клиентам. Склад предприятия обеспечивает производство: материалы уходят в цех и возвращаются в виде полуфабрикатов.
Отличия, которые влияют на выбор оборудования:
- номенклатура разнородная: от метизов в ящиках до поддонов с сырьём, рулонов и длинномера;
- грузы тяжелее, чем на торговом складе, а операции выполняют складской техникой;
- условия среды сложнее: пыль, технические жидкости, перепады температуры и влажности;
- для части материалов имеет значение порядок расхода, например по принципу FIFO;
- грузооборот неравномерный: одни позиции обращаются ежедневно, другие лежат неделями.
Производственные стеллажи для хранения подбирают под поток материалов предприятия. Каталог универсальных решений такую задачу закрывает редко.
Какие зоны предусматривают на производственном складе
Состав зон зависит от предприятия. Зона приёмки или участок длинномера не всегда означают отдельное помещение: часто это часть склада с отдельными стеллажами и адресным хранением.
| Зона | Что хранят | Какое оборудование подходит |
|---|---|---|
| Приёмка | Поступившие материалы до проверки | Места временного размещения, паллетные или полочные стеллажи |
| Сырьё и материалы | Мешки, короба, бочки, рулоны на поддонах | Паллетные фронтальные, набивные для однотипных партий |
| Комплектующие и метизы | Мелкие детали в таре | Полочные и среднегрузовые стеллажи с ящиками |
| Длинномерные материалы | Трубы, профиль, прутки, пиломатериалы | Консольные стеллажи |
| Межоперационное хранение | Заготовки, полуфабрикаты | Стеллажи у рабочих мест, передвижные стеллажи, тележки |
| Готовая продукция | Упакованная продукция перед отгрузкой | Паллетные стеллажи, гравитационные при высокой оборачиваемости |
| Инструмент и запчасти | Инструмент, оснастка, ЗИП | Полочные стеллажи, инструментальные шкафы |
Опасные материалы (ЛВЖ, химия, газовые баллоны) хранят по отдельным требованиям.

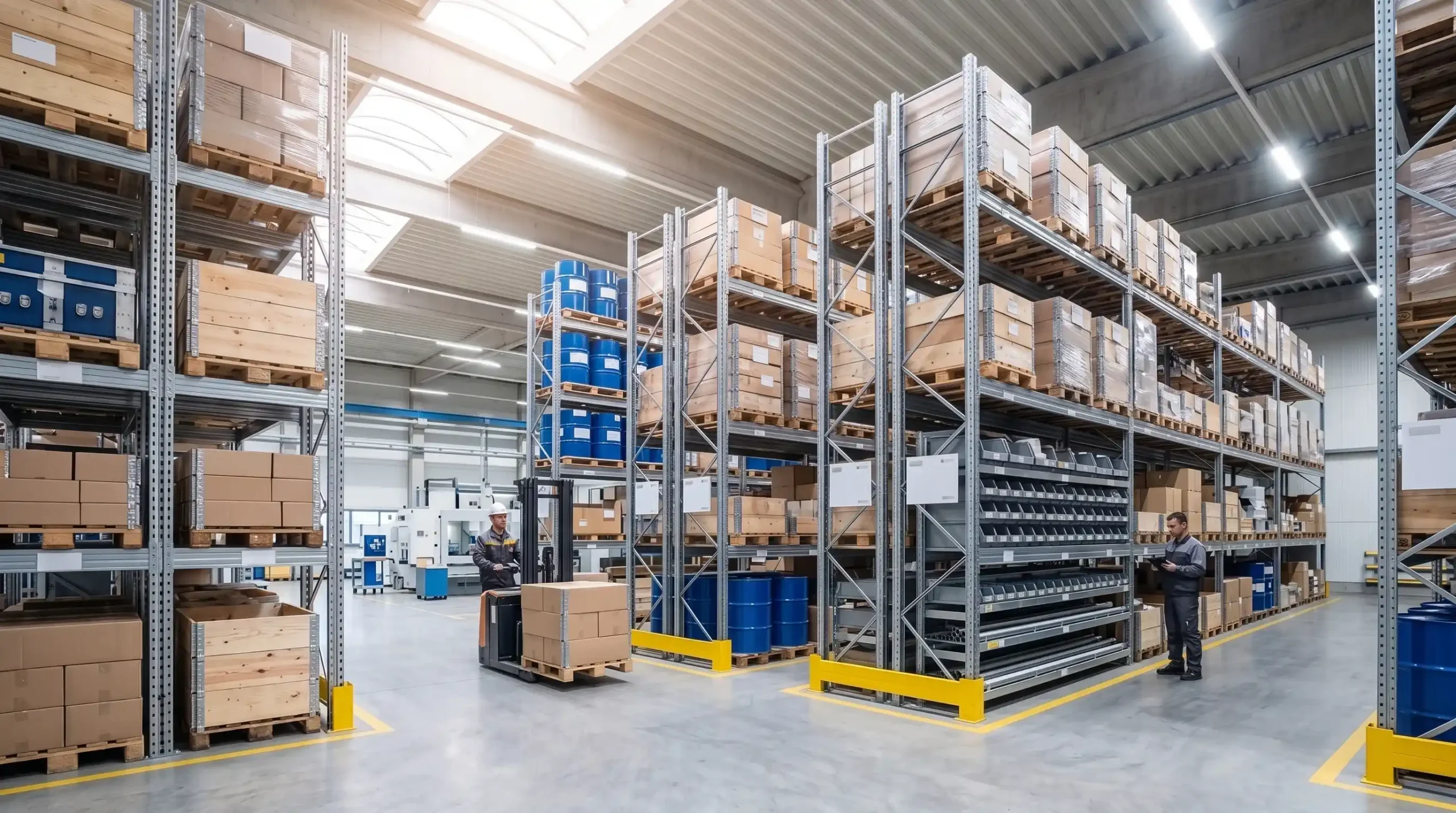

Какие стеллажи используют на производственном складе
На предприятиях чаще применяют металлические сборно-разборные конструкции. Раму собирают из стоек и балок, шаг ярусов меняют под высоту груза, к линии добавляют секции при росте запаса.
Разделение проходит по способу доступа: конструкции с ручным доступом, например полочные, и стеллажи для работы с техникой.
Металлические промышленные стеллажи для склада различаются нагрузкой, способом загрузки и типом грузовой единицы. Модели собраны в разделе складские стеллажи.

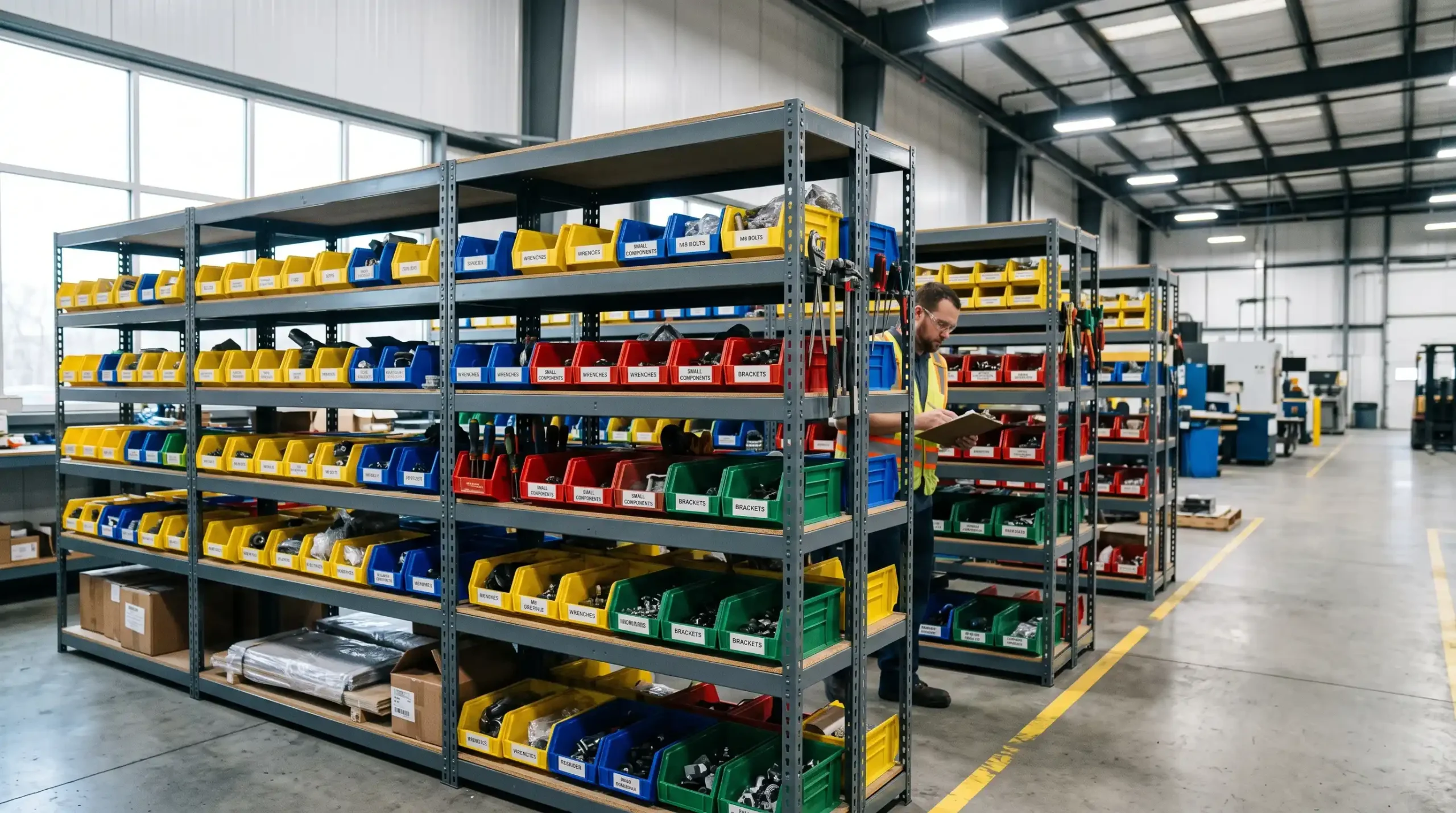

Полочные стеллажи для комплектующих и мелких грузов
Полочные стеллажи ставят там, где груз берут руками: метизы, комплектующие, мелкие детали, инструмент, запчасти. Отбор штучный, техника в такой зоне не участвует.
- лёгкие и среднегрузовые полочные стеллажи различаются нагрузкой на полку и толщиной настила;
- шаг полок регулируется под высоту тары и меняется при смене номенклатуры;
- секции комплектуют пластиковыми ящиками и лотками, чтобы разделить мелкие позиции по артикулам;
- под тяжёлые короба и контейнеры подбирают среднегрузовые модели.
Допустимую нагрузку на полку определяет паспорт стеллажа, общих значений для всей группы нет.
Под зоны комплектующих с тяжёлой тарой подходят среднегрузовые полочные стеллажи.

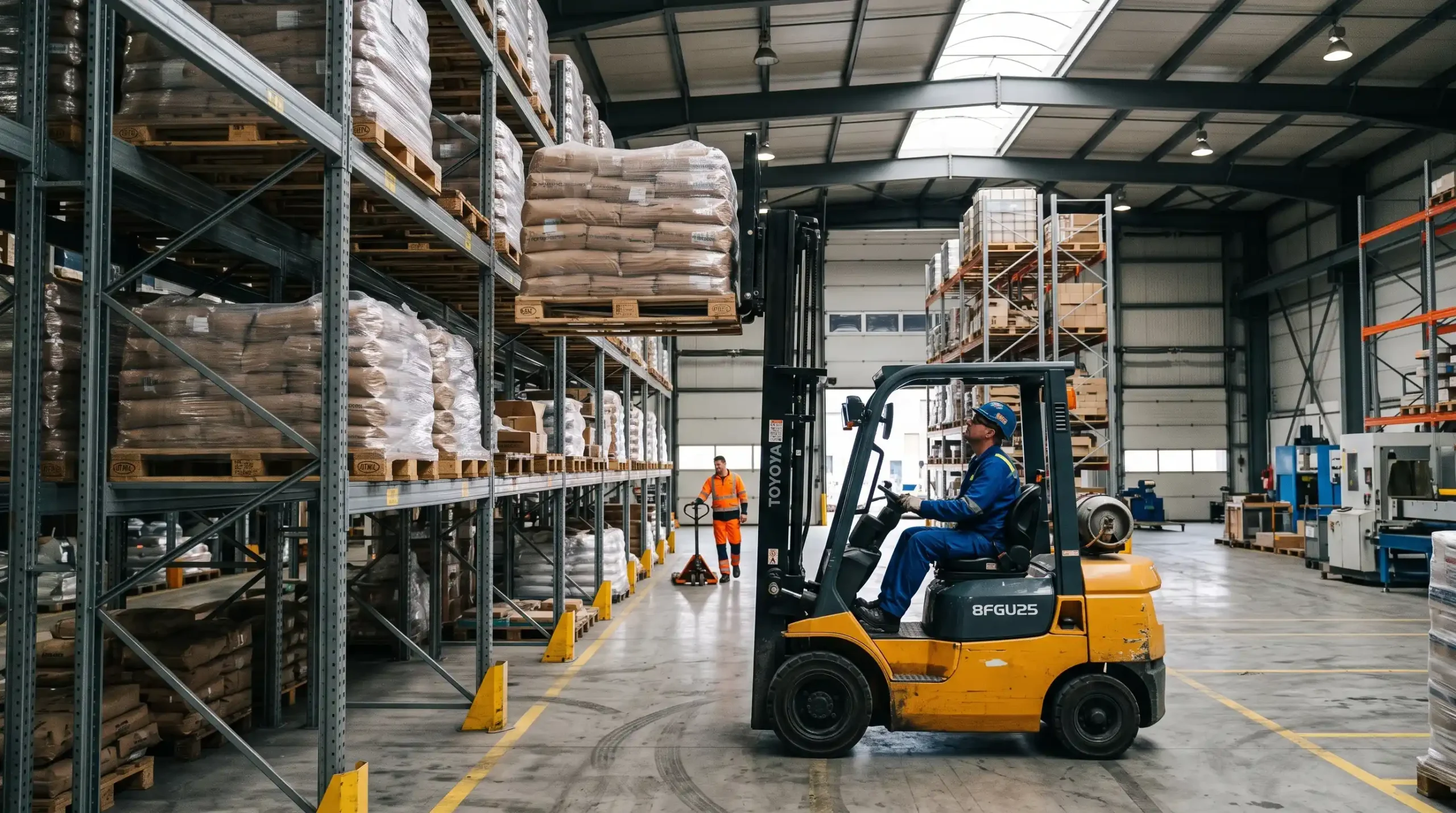

Паллетные стеллажи для сырья и готовой продукции
Грузы на поддонах размещают на паллетных фронтальных стеллажах: сырьё в мешках и коробах, материалы в таре, упакованную продукцию.
- фронтальная схема открывает доступ к каждой паллете, порядок отбора не ограничен;
- работу ведут погрузчиком или штабелёром, ширину проезда закладывают под модель техники;
- конструкцию подбирают по нагрузке на ярус и на секцию с учётом массы грузовой единицы вместе с поддоном;
- под нестандартные грузы (бочки, рулоны, сетчатые контейнеры) ставят настилы, опоры или траверсы.
Высота и грузоподъёмность зависят от исполнения рамы и от условий на объекте, общих значений для всех паллетных конструкций нет.
Варианты исполнения показаны в разделе грузовые паллетные стеллажи.
Набивные и гравитационные стеллажи для однотипных партий
Системы плотного хранения применяют при больших партиях однотипного сырья или готовой продукции и нехватке площади.
Набивные (глубинные) стеллажи с загрузкой с одной стороны работают по принципу LIFO. Проходные конструкции с загрузкой и выгрузкой с разных сторон дают порядок расхода FIFO. В гравитационных стеллажах поддоны или короба перемещаются по роликовым дорожкам под действием силы тяжести, расход идёт по FIFO.
Ограничение общее для всей группы: свободного доступа к каждой паллете нет. При широкой номенклатуре с мелкими партиями такие системы не подходят. Область применения — зоны с высокой оборачиваемостью однотипного груза.
Исполнения с разной глубиной канала показаны в разделе набивные стеллажи.
Консольные стеллажи для длинномерных грузов
Трубы, профиль, прутки, арматуру и пиломатериалы хранят на консольных стеллажах. Конструкция состоит из стоек и консолей, передних стоек нет, так что длинномерные грузы укладывают по всей длине секции.
- стеллажи выпускают в одностороннем и двустороннем исполнении;
- загрузку ведут вручную, погрузчиком или кран-балкой в зависимости от массы груза;
- при хранении пакетов металлопроката нагрузку на консоль рассчитывают под конкретный груз.
Для кабельных барабанов выпускают отдельные конструкции с осями.
Мезонины для многоуровневого хранения
Мезонин оправдан в высоком помещении, где хранят много мелких позиций с ручным отбором, а площади пола не хватает. Конструкция поднимает второй уровень хранения над первым и увеличивает полезную площадь без расширения склада.
В состав входят настил, лестницы и ограждения. При проектировании считают нагрузку на настил, продумывают освещение и противопожарные решения.
Мезонин подходит не любому складу. Для тяжёлых паллетных грузов он не заменяет паллетные стеллажи, а дополняет их в зоне ручного отбора.
Стеллажи для цеха и межоперационного хранения
Часть запаса хранится на производственных участках: заготовки, полуфабрикаты, оснастка и расходные материалы, которые уходят в работу в течение смены.
- у рабочих мест ставят стеллажи и стойки с ящиками под мелкую оснастку и крепёж;
- полуфабрикаты между операциями перемещают на передвижных стеллажах и тележках;
- конструкции не должны перекрывать проходы и эвакуационные пути;
- в цехе не создают дублирующий склад: основной запас остаётся на складе, у линии находится только оперативный объём.
Стеллажи для производственных помещений подбирают с учётом технологических маршрутов и зон обслуживания оборудования. Место под незавершённое производство закладывают до запуска линии.
Что учитывать при подборе стеллажей для производства
Подбор начинают со сбора исходных данных:
- формат грузовой единицы: поддон, короб, ящик, длинномер, штучный груз;
- масса и габариты грузов;
- число позиций и оборачиваемость;
- способ отбора: штучный, коробочный, паллетный;
- складская техника: высота подъёма, ширина проезда, радиус разворота;
- высота помещения, расположение колонн, ворот и инженерных сетей;
- состояние и несущая способность пола;
- условия среды: порошковое покрытие для отапливаемых помещений, оцинковка для влажной среды и неотапливаемых складов;
- возможность перенастроить конструкцию при смене номенклатуры.
Тип стеллажа зависит от груза, техники и характера операций. Отрасль предприятия здесь второстепенна: два цеха одного завода получают разные решения при разных грузовых единицах.
Оборудование и складская техника подбираются вместе: погрузчик с большим радиусом разворота увеличивает ширину проезда, а с ней меняется ёмкость склада.
Как рассчитать нагрузку на стеллаж
У каждой конструкции есть допустимая нагрузка на ярус и допустимая нагрузка на секцию. Оба значения берут из паспорта стеллажа для конкретной модели.
Порядок проверки:
- в массу грузовой единицы включают поддон или тару;
- сумма масс всех грузовых единиц на ярусе не превышает допустимую нагрузку на ярус;
- сумма нагрузок всех ярусов не превышает допустимую нагрузку на секцию;
- паспортные значения обычно даны для равномерно распределённой нагрузки;
- под сосредоточенные грузы (штампы, узлы оборудования, бочки) подбирают настилы, траверсы или заказывают отдельный расчёт;
- несущая способность рамы зависит от расстояния между ярусами, так что перестановку балок сверяют с паспортом;
- пол выдерживает нагрузку от стоек, а конструкцию фиксируют анкерным креплением.
Промышленные стеллажи для хранения тяжёлых и нестандартных грузов лучше рассчитывать у производителя под конкретные параметры груза.
Требования безопасности при эксплуатации стеллажей
Сборно-разборные стеллажи охватывает ГОСТ Р 55525-2017. Порядок работ описывают Правила по охране труда при погрузочно-разгрузочных работах и размещении грузов (приказ Минтруда России № 753н). Отдельный блок составляют требования пожарной безопасности, к ним добавляются паспорт и инструкция изготовителя.
Меры на складе:
- маркировка допустимой нагрузки на видном месте секции;
- анкерное крепление там, где его предусматривает изготовитель или проект;
- отбойники, защита стоек и торцевые ограждения в зонах работы техники;
- регулярный осмотр стеллажей;
- вывод повреждённых элементов из эксплуатации до ремонта или замены;
- обучение персонала правилам загрузки и отбора.
Редакции документов обновляются, перед применением их сверяют с действующей версией.
Ошибки при подборе стеллажей для производственного склада
Типовые ошибки:
- выбирать стеллажи до анализа номенклатуры и грузовых единиц;
- ставить один тип конструкции во всех зонах склада;
- смотреть на нагрузку на полку и пропускать нагрузку на секцию;
- не учитывать массу поддона и тары;
- ставить сосредоточенные грузы на стеллажи, рассчитанные на равномерную нагрузку;
- переставлять балки без сверки с паспортом;
- выбирать стеллажи отдельно от складской техники;
- не учитывать несущую способность пола;
- подбирать покрытие без учёта условий среды;
- оставлять стойки без защиты в зонах работы погрузчиков.
Большинство таких ошибок обнаруживается после монтажа, а исправление сводится к замене элементов.
Когда нужен проект расстановки стеллажей
Схему расстановки оборудования готовят в нескольких ситуациях:
- открывается новый склад или участок;
- предприятие переезжает;
- меняется номенклатура или объём запасов;
- запускается новая производственная линия;
- склад переходит с напольного хранения на стеллажное;
- обновляется складская техника;
- выделяются новые зоны хранения.
Промышленные стеллажи для склада, проезды техники, зоны хранения и ограничения помещения рассматривают в одной схеме расстановки оборудования.
«Технологии Торговли» бесплатно готовят 2D-проект склада для помещений площадью более 100 м², срок подготовки — неделя. Такой проект охватывает размещение оборудования. Конструкторский расчёт, проект пожарной безопасности и другие согласования выполняют отдельно.
Заключение
Подбор стеллажей для производственного склада начинается с анализа грузов, зон хранения, техники и помещения. Выбор модели по каталогу идёт последним шагом.
Разные зоны предприятия закрывают разными стеллажными системами: полочные под комплектующие, паллетные под сырьё и продукцию, консольные под длинномер.
