Единого универсального расстояния между стеллажами на складе нет. Ширина проходов зависит от типа стеллажной системы, способа обработки груза, используемой техники, размеров товара и схемы движения внутри помещения. Отдельно учитываются требования пожарной безопасности.
Рабочий коридор для погрузчика и противопожарный поперечный проход решают разные задачи, поэтому их нельзя сводить к одному нормативному значению. Межстеллажный проход для ручной работы тоже рассчитывается по другим условиям.
Далее разберём, от чего зависит расстояние между стеллажами, как определить ширину рабочего коридора для техники, какие пожарные требования учитывать и как построить схему расстановки стеллажей.
Какое расстояние должно быть между стеллажами на складе
Одного минимального расстояния между стеллажами для всех складов нет. Ширину прохода определяют по условиям работы конкретной системы хранения.
На расчет влияют:
- ручное или механизированное обслуживание стеллажей;
- тип стеллажной системы;
- модель погрузчика, штабелера или ричтрака;
- габариты техники вместе с грузом;
- необходимость разворота техники на 90°;
- одно- или двусторонняя схема движения;
- требования к эвакуационным и пожарным проходам;
- особенности хранящейся продукции.
Поэтому на вопрос, какое расстояние должно быть между стеллажами, нельзя ответить одной цифрой. Значения 1, 1,2 или 3 м могут относиться к разным условиям и не являются универсальной нормой для любого склада.
Нормы расстояния между стеллажами на складе нужно проверять с учетом области применения конкретного документа. Для стальных сборно-разборных стеллажей в установленных стандартом условиях применяется ГОСТ Р 55525-2017. Предыдущая редакция ГОСТ Р 55525-2013 заменена и как действующий стандарт не используется.
Какие проходы между стеллажами нужно учитывать
На складе нужно разграничивать несколько типов проходов, поскольку они выполняют разные функции.
- Рабочий межстеллажный коридор — пространство непосредственно между рядами стеллажей, где работает техника или персонал.
- Транспортный проезд — маршрут для перемещения складской техники между зонами.
- Пешеходный проход — путь, предназначенный для движения сотрудников.
- Поперечный проход в стеллажах — проход через стеллажные ряды. В предусмотренных нормативами случаях он связан с требованиями пожарной безопасности и эвакуации.
Размер каждого такого пространства определяют по своим критериям. Поэтому проход между стеллажами на складе для работы погрузчика нельзя рассчитывать по требованиям к противопожарному поперечному проходу. Рабочий коридор зависит от техники и груза, транспортный проезд — от схемы движения, а пешеходные и поперечные проходы — от условий эксплуатации и применимых норм.
Как определить ширину прохода при ручной работе со стеллажами
При ручной обработке груза ширину прохода определяют по условиям работы сотрудников и используемого оборудования. Для среднегрузовых полочных стеллажей важно предусмотреть свободный доступ к полкам и возможность перемещать товар без помех.
При расчете учитывают габариты груза, использование ручных тележек, встречное движение сотрудников и наличие открывающихся или выдвижных элементов. Если в проход выходят двери, ящики или другие части оборудования, для них тоже требуется свободное пространство.
Пешеходный проход должен соответствовать схеме работы конкретного склада и требованиям к эвакуационным путям. Универсальной ширины для всех полочных систем нет. Она зависит от способа обработки груза, размеров перемещаемых товаров, используемых тележек и организации движения персонала.

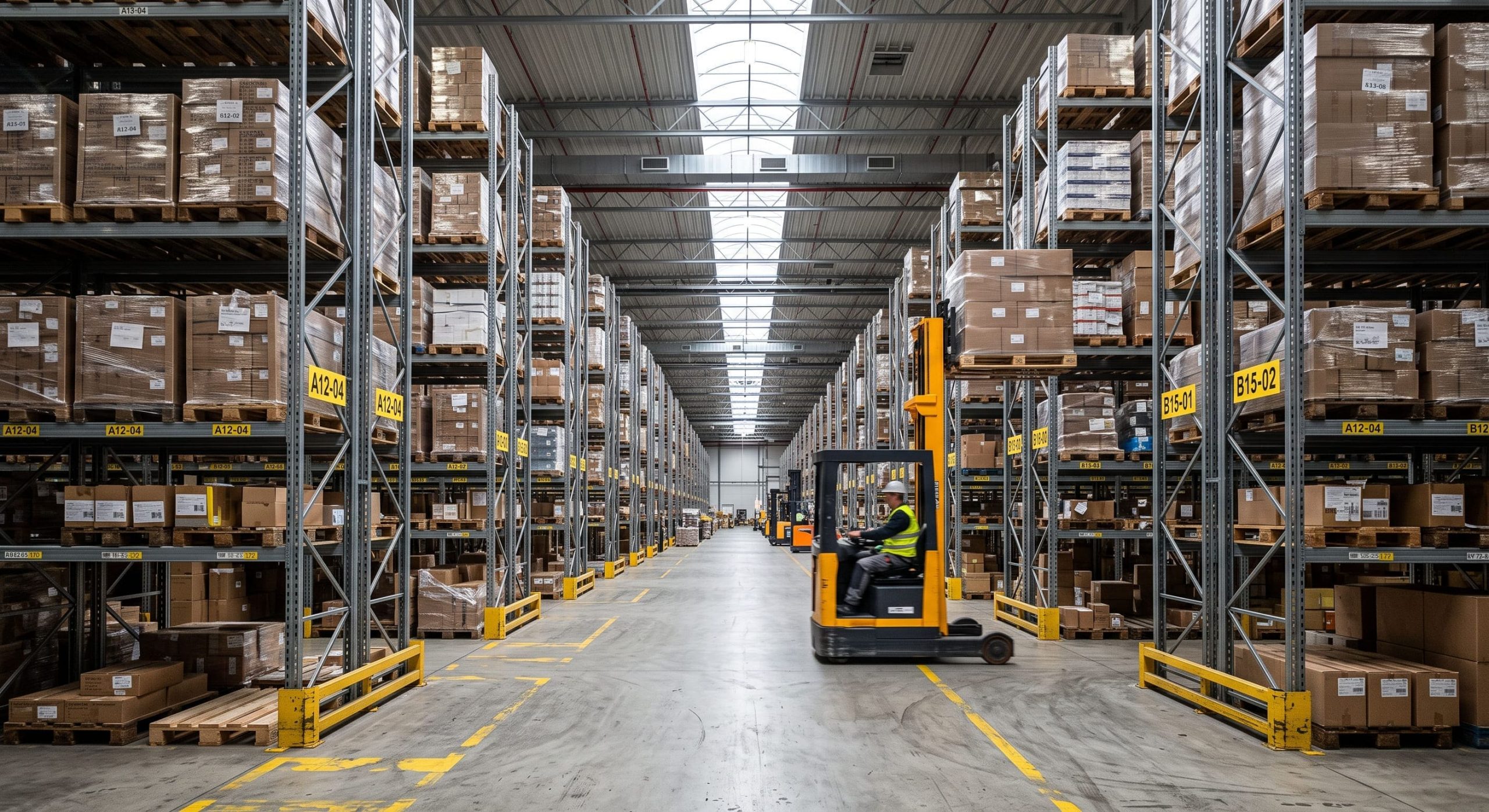

Как рассчитать расстояние между стеллажами для погрузчика
Расстояние между стеллажами для погрузчика определяют по характеристикам конкретной техники и груза, с которым она работает. Одной ширины машины для такого расчета недостаточно.
Нужно учитывать:
- модель погрузчика, штабелера или ричтрака;
- длину и ширину техники;
- радиус разворота;
- размеры вил;
- габариты паллеты и самого груза;
- положение паллеты во время маневра;
- необходимость поворота на 90° при установке груза;
- технологические зазоры.
Для работы с паллетными стеллажами ширину рабочего коридора подбирают так, чтобы техника могла выполнить предусмотренный маневр с грузом. Поэтому правило вроде «для любого погрузчика достаточно 3 м» использовать нельзя.
В ГОСТ Р 55525-2017 для рабочего коридора используется параметр Ast (ширина рабочего коридора). Его значение зависит от схемы работы и характеристик штабелирующей техники. Для узкопроходных систем ширину прохода определяют исходя из габаритов используемой техники.
Если требуется определить ширину проезда для погрузчика на складе, сначала проверяют технические характеристики конкретной модели и условия, для которых указано значение Ast. Затем учитывают размеры груза и фактическую схему маневрирования между стеллажами.
Что такое ширина рабочего коридора (Ast)
Ast — это минимальная ширина рабочего коридора, необходимая для работы штабелирующей техники с грузом между стеллажами. При определении этого параметра учитывают габариты техники, выступающие части груза, элементы стеллажей и здания, которые ограничивают маневрирование.

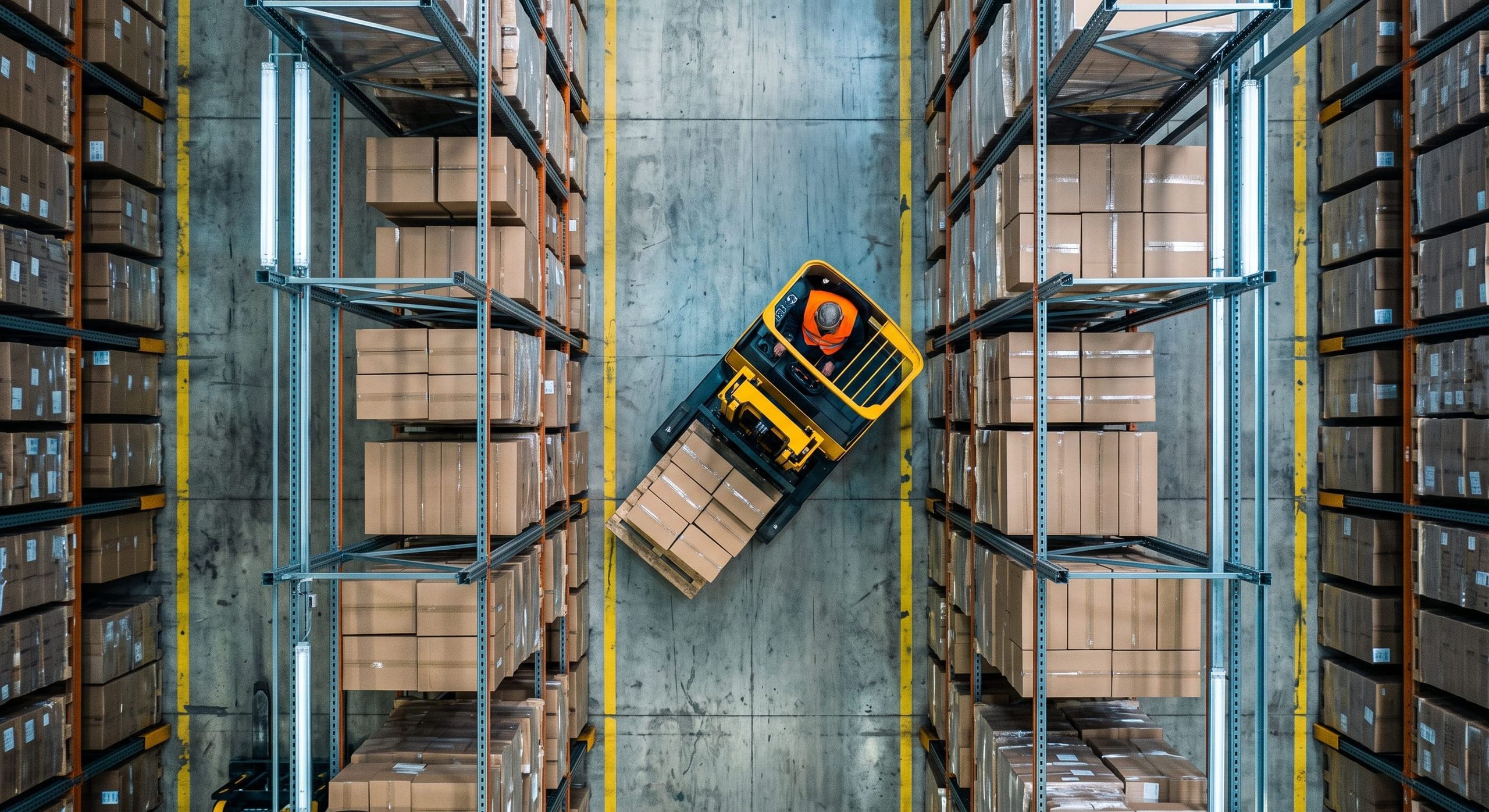

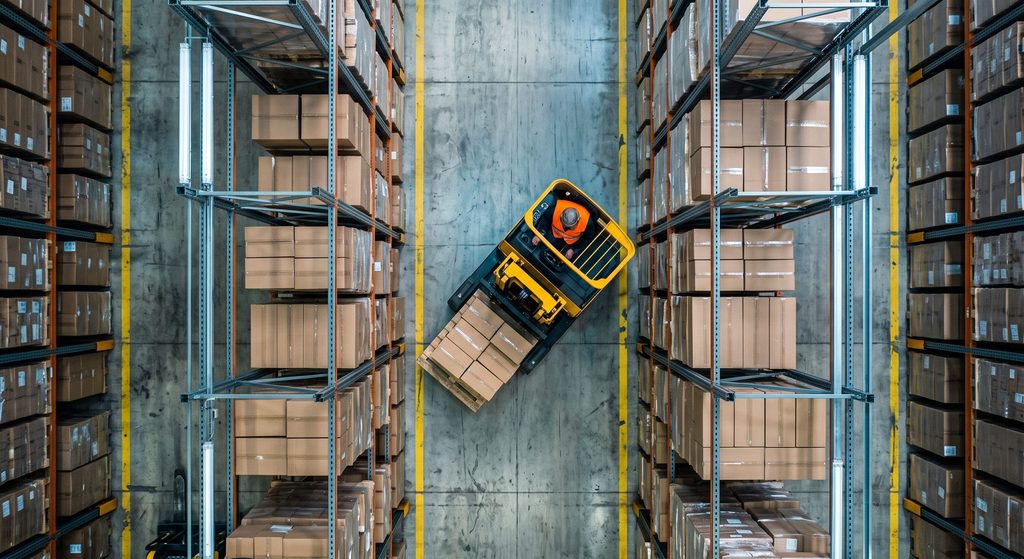

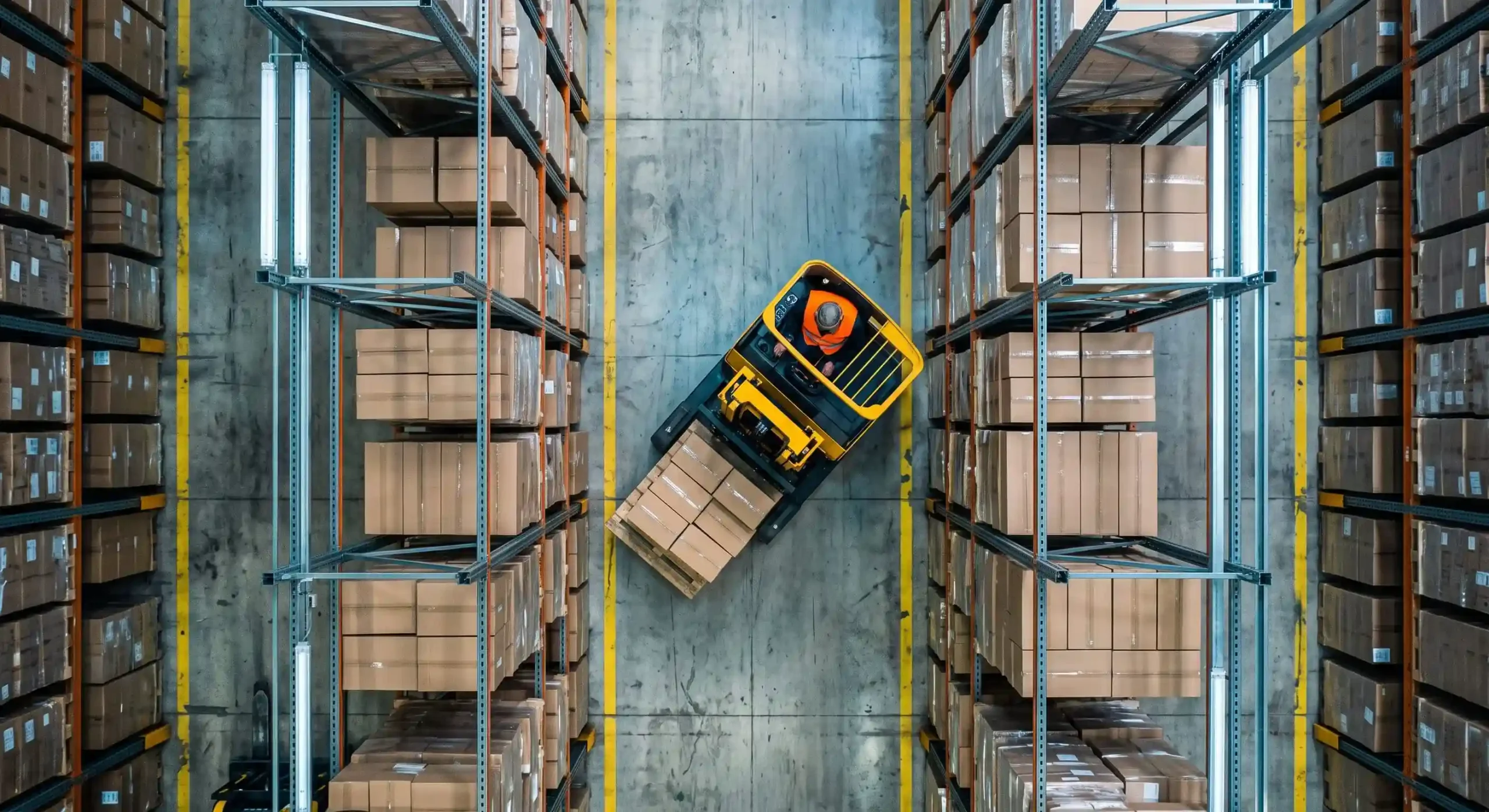

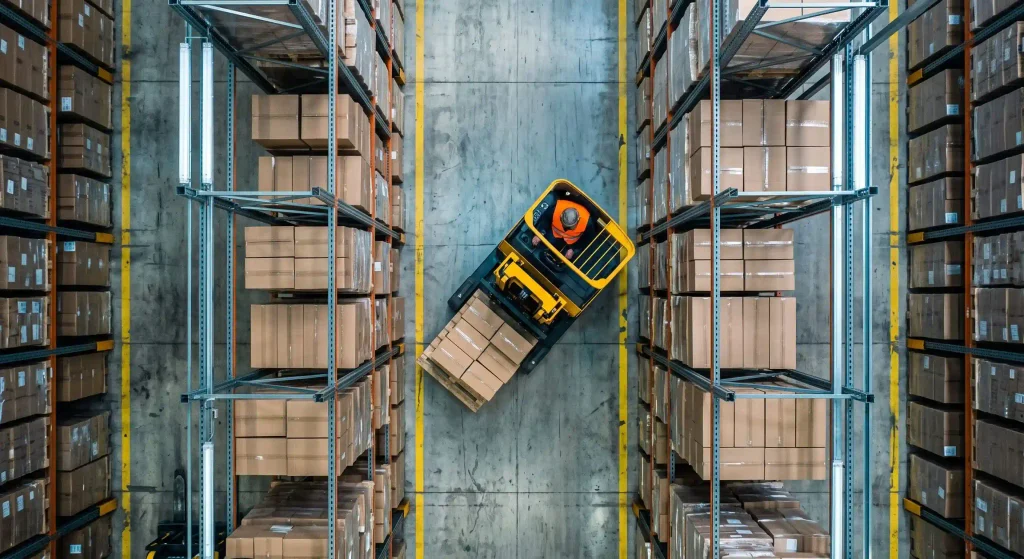

Для фронтальной широкопроходной системы техника разворачивается на 90° непосредственно в межстеллажном коридоре. В узкопроходных системах используется другая схема работы, поэтому требуемая ширина рабочего коридора может быть меньше.
Значение Ast нередко указывается в технической документации погрузчика, штабелера или ричтрака. При его использовании нужно проверить, для какого размера паллеты, ориентации груза и условий маневрирования рассчитан параметр. Значение Ast одной модели техники нельзя переносить на другую, поскольку геометрия и характеристики машин различаются.
Какие зазоры учитывать при работе складской техники
Рабочий коридор нельзя рассчитывать вплотную по геометрическим размерам техники и груза. Для маневрирования штабелирующей техники нужен технологический зазор, который учитывает возможное смещение груза и особенности движения внутри прохода.
Для широкопроходной системы хранения фронтальных стеллажей ГОСТ Р 55525-2017 предусматривает расстояние между выступающими краями груза и габаритами штабелирующей техники вместе с грузом не менее 150 мм с каждой стороны. Это требование относится к указанной схеме хранения и области применения стандарта, а не ко всем складам и типам стеллажей.
При расчете рабочего коридора также учитывают фактическую конфигурацию помещения, особенности навигации техники, траекторию движения и возможные ограничения со стороны стеллажей и элементов здания. Поэтому необходимый зазор определяют вместе с параметрами конкретной техники и схемой ее работы.

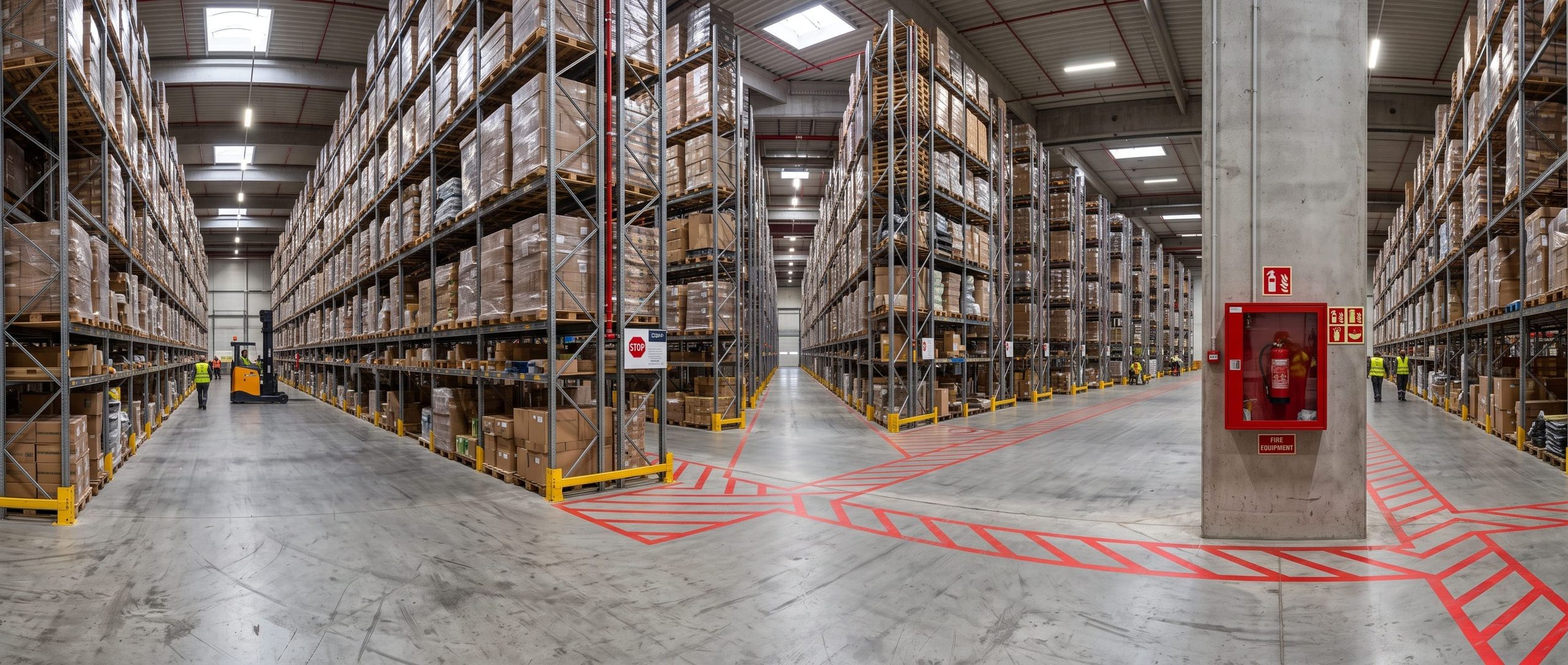

Проходы между стеллажами по пожарной безопасности
Проходы между стеллажами на складе по пожарной безопасности нельзя смешивать с рабочим коридором для погрузчика. Противопожарные и эвакуационные требования решают другую задачу и устанавливаются отдельными нормативами.
По действующей редакции СП 1.13130.2020 для зданий складов, кроме категории Д, в стеллажах предусматриваются поперечные проходы высотой не менее 2 м и шириной не менее 1,5 м через каждые 40 м. Это требование относится именно к поперечным проходам в стеллажных рядах и не означает, что расстояние между любыми соседними стеллажами должно составлять 1,5 м.
Размеры обычных межстеллажных коридоров для техники определяются отдельно — по характеристикам оборудования, груза и схеме маневрирования.
Эвакуационные пути и выходы нельзя загромождать товаром, тарой или оборудованием. Также должен сохраняться доступ к огнетушителям, пожарным кранам и другим средствам противопожарной защиты. Эти требования нужно учитывать уже на этапе расстановки стеллажей и организации хранения.
Какое расстояние оставлять от стеллажей до стен и других конструкций
Отступ от стеллажа до стены, колонны или другого элемента здания нельзя приравнивать к ширине межстеллажного прохода. Это отдельный технологический параметр, который определяют с учетом конструкции оборудования и условий эксплуатации склада.
При расстановке учитывают расположение:
- стен и колонн;
- инженерных коммуникаций;
- отопительных приборов;
- выступающих частей здания;
- других элементов, которые могут ограничивать размещение груза или работу техники.
Для стеллажных систем, подпадающих под ГОСТ Р 55525-2017, предусмотрены требования к горизонтальным технологическим зазорам между стеллажами, грузом и элементами здания. Эти значения нельзя использовать как универсальные нормы для любых складов.
Требуемый отступ зависит от типа стеллажей, конфигурации помещения и характеристик хранящейся продукции. Для отдельных видов товаров могут действовать специальные правила хранения. Поэтому расстояния до стен, колонн и отопительных приборов нужно проверять по нормативам, применимым к конкретному объекту.
Как рассчитать схему расстановки стеллажей на складе
Схему расстановки стеллажей рассчитывают после определения способа хранения и движения груза. Последовательность может быть такой:
- Определить типы, массу и габариты груза.
- Выбрать подходящую стеллажную систему.
- Определить способ обработки товара: вручную или с помощью техники.
- Выбрать погрузчик, штабелер, ричтрак или другое оборудование.
- Получить Ast и другие характеристики техники, влияющие на маневрирование.
- Нанести на план стены, колонны, ворота, коммуникации и выступающие элементы здания.
- Учесть рабочие коридоры, транспортные и пешеходные маршруты, а также пожарные проходы.
- Проверить возможность маневрирования техники вместе с грузом.
- Сверить проект с применимыми нормативными требованиями.
- После этого определить положение и количество стеллажных рядов.
Расстояние между стеллажами на складе рассчитывают исходя из выбранной технологической схемы, а не из количества оборудования, которое удается разместить в помещении. Сначала нужно определить, как будет двигаться товар и какая складская техника используется. Затем рассчитывается каждый проход между стеллажами на складе и формируется итоговая схема расстановки.
Если сначала заполнить помещение стеллажами, а проезды оставлять по остаточному принципу, техника может не получить достаточного пространства для маневра, а часть маршрутов придется пересматривать.
Ошибки при определении ширины проходов
При расчете проходов чаще всего допускают следующие ошибки:
- используют одну ширину для любой складской техники;
- ориентируются только на ширину погрузчика;
- не учитывают габариты груза и радиус разворота;
- путают Ast с обычным транспортным проездом;
- принимают противопожарный проход за рабочий коридор для техники;
- копируют размеры из чужого складского проекта без учета своей конфигурации;
- не учитывают колонны и другие выступающие элементы;
- сохраняют прежнюю ширину прохода после замены техники;
- применяют требования для специализированного хранения ко всему складу;
- проектируют стеллажные ряды без проверки фактической схемы движения.
Слишком узкий рабочий коридор может сделать маневрирование техники с грузом невозможным. Избыточная ширина, наоборот, сокращает полезную площадь хранения. Поэтому проходы нужно рассчитывать под конкретную технику, груз и схему движения, а не выбирать по одной типовой цифре.
Когда расстояние между стеллажами нужно рассчитывать при проектировании
Расстояние между стеллажами лучше рассчитывать одновременно с выбором стеллажной системы и складской техники. Готовой типовой ширины недостаточно, если:
- используются фронтальные паллетные стеллажи;
- на складе работает погрузчик, ричтрак или штабелер;
- меняется модель складской техники;
- планируется узкопроходная схема;
- в помещении есть колонны и другие ограничения;
- нужно совместить грузовые, пешеходные и эвакуационные маршруты;
- меняется схема хранения;
- склад проектируется с нуля или переоснащается.
В таких случаях ширина рабочего коридора зависит от техники, груза, маневров и конфигурации помещения. Поэтому ее определяют как часть общей схемы размещения оборудования.
Для складских помещений площадью более 100 м² «Технологии Торговли» бесплатно готовят 2D-проект склада в течение недели. При разработке проекта специалисты изучают действующие и планируемые технологические процессы и формируют схему расстановки оборудования под задачи конкретного склада.
Заключение
Единой нормы, которая определяет расстояние между стеллажами на складе для всех случаев, нет. Ширину проходов рассчитывают под конкретную схему работы.
Отдельно учитывают рабочий коридор для техники, маршруты сотрудников, противопожарные требования и ограничения помещения. Поэтому расстояние между стеллажами определяют с учетом типа оборудования, груза и условий эксплуатации склада.
